| カイジョーのＯＤＭ・ＯＥＭ |
 |
| ODM事業では、お客様のニーズに合わせた超音波を設計・製作いたします。研究開発をはじめ、家電や医療機器などお客様製品への搭載を目的とする超音波ユニットまで、幅広い対応が可能です。 対応可能な分野も洗浄・接着をはじめ、反応促進・凝集・分散・殺菌・計測など多岐に渡ります。 |
| ご希望される内容に一致する項目をご選択ください。 ● 超音波による様々な効果を簡単に確認したい。 QUAVAmini Reactor へ ● 研究開発用や自社製品搭載用の超音波振動子について 振動子製作 へ ● 上記と目的を同じくする超音波発振器について 発振器製作 へ |
ソノリアクター（超音波リアクター）

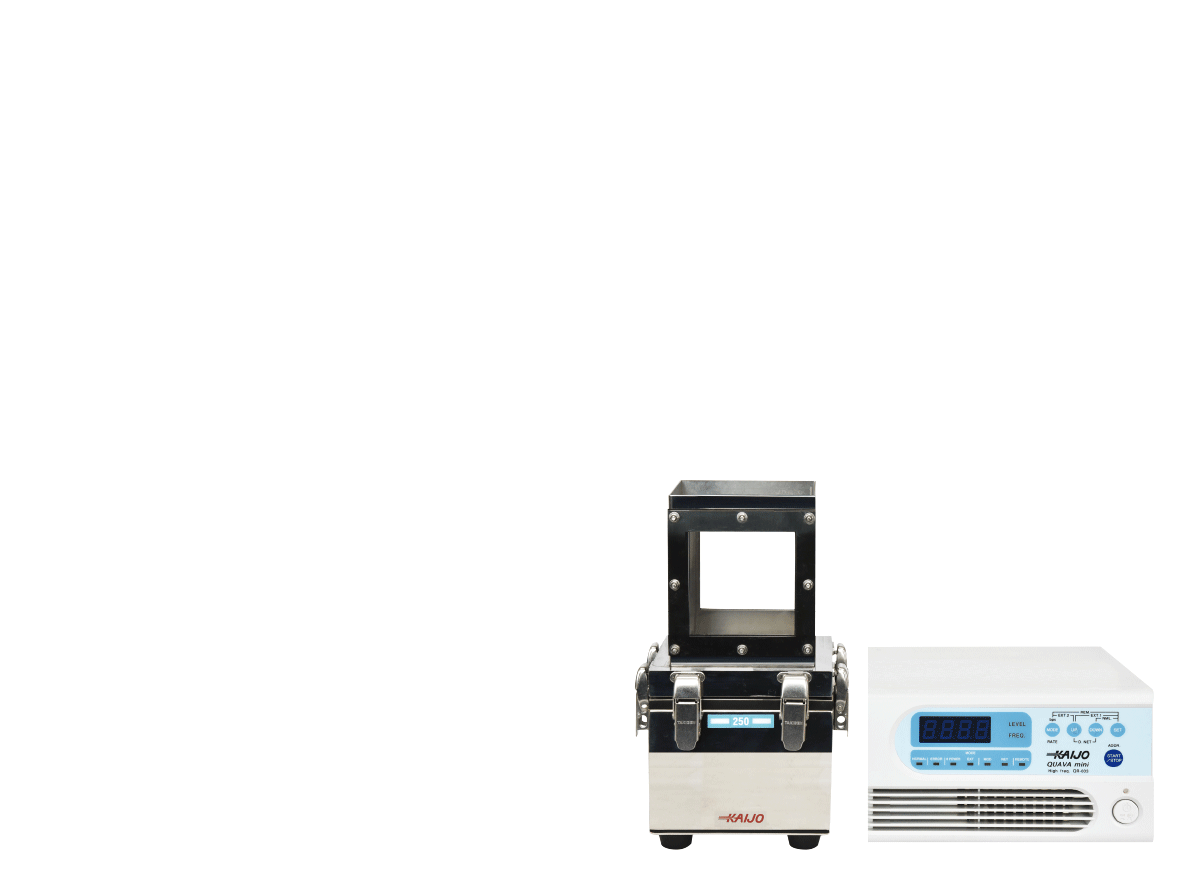

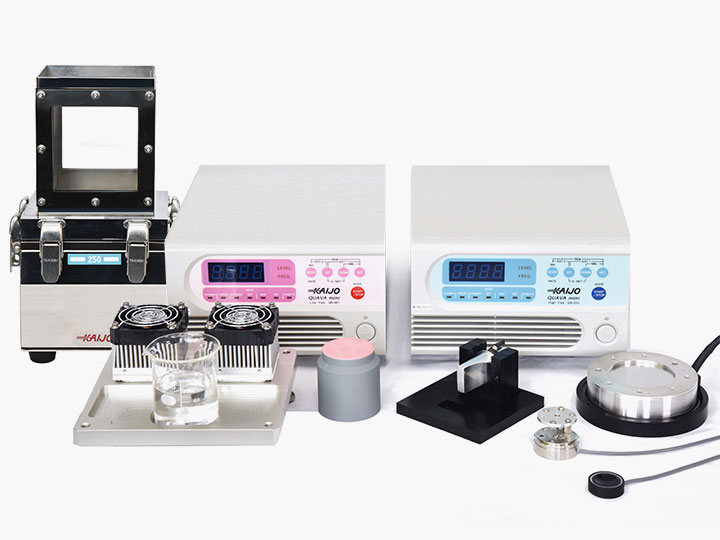

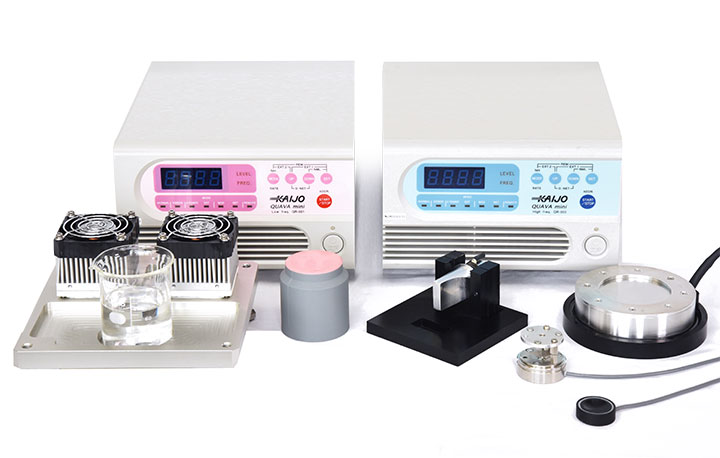

QUAVA(クオーバ) mini Reactor 超小型槽で超音波の効果を手軽に確認できます。
- 最適な研究環境を実現する４大特徴
- １．幅広い周波数に対応 26kHz ～ 1.6MHz 周波数の変更も簡単です。
２．自動マッチング機能 振動子や周波数変更時の微調整が不要。常に最適条件下での実験が可能です。
３．安定、正確出力 平均電力変化±1% 設定電力単位0.１W
４．小型で高い利便性 机上やドラフトチャンバー内へ簡単設置。小型ながら５００ccビーカーを収納できます。
 |

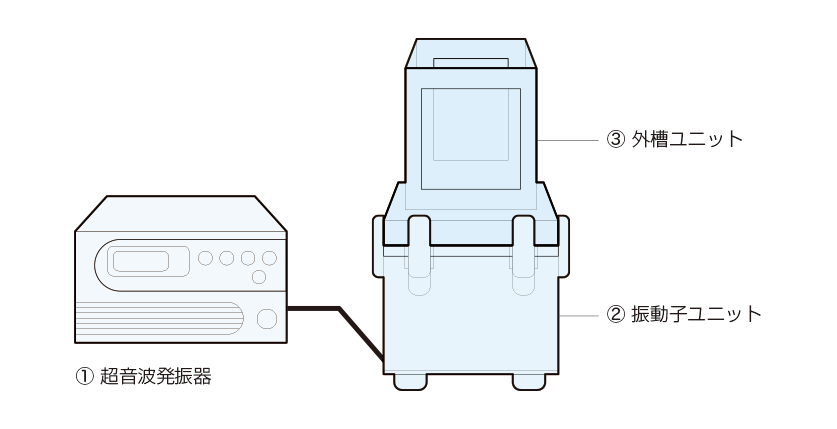

簡単交換！ 外槽ユニットと振動子ユニットは簡単に交換できます。 |

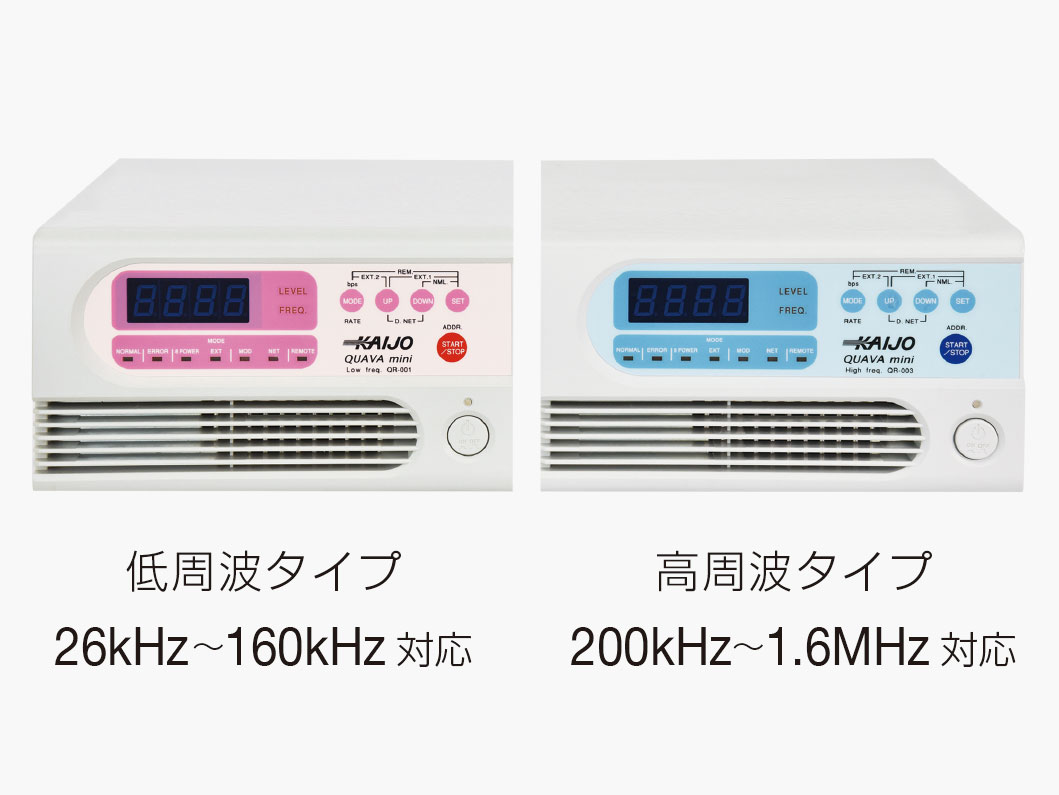

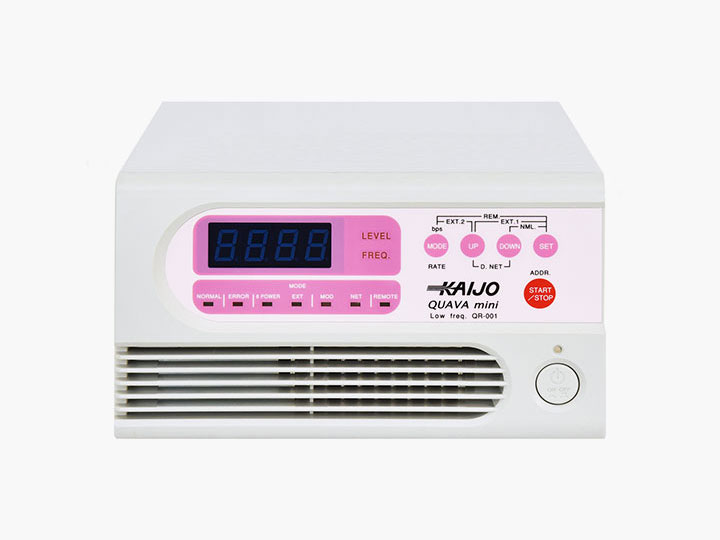

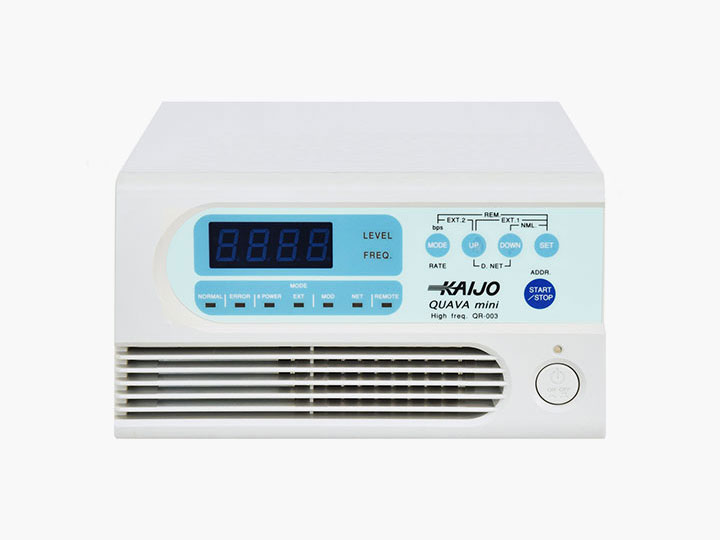

| 発振器仕様 | 低周波 | 高周波 |
| 型式 | 30110型(QR-001) | 30110型(QR-003) |
| 周波数(kHz) | [1] 26・78・130 [2] 38・100・160 |
200・430・950 1,600 |
| 出力(調整単位) | 1 - 50W(0.1W) | 1 - 100W(0.1W) |
| 電源 | AC100V - 240V | 同左 |
| 外形寸法(mm) | 218(W) x 258(D) x 138(H) | 同左 |
記載のない周波数も製作可能です。お問い合わせください。
| 振動子 ユニット形状 |

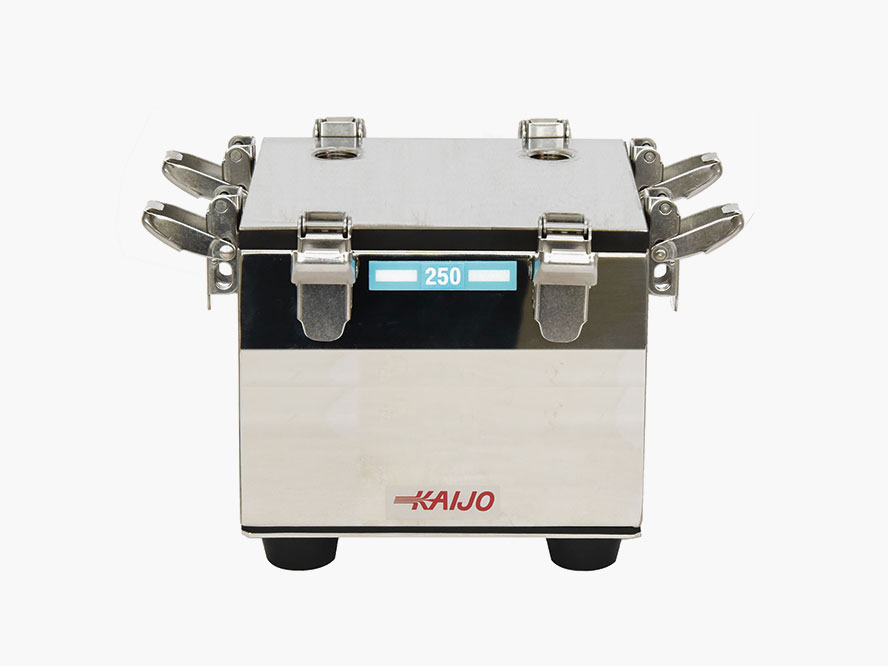

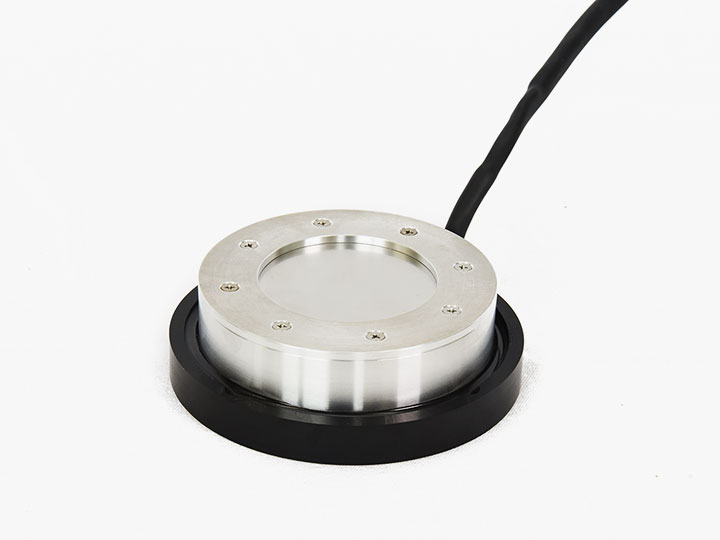

槽タイプ | 振動板タイプ |
| 外観 |  |
 |
| 外形寸法(mm) | 140(W) x 140(D) x 108(H) | φ120 x 102(H) |
上記以外の形状も製作可能です。お問い合わせください。
| 振動子 ユニット型式 |
26・78・ 130kHz |
38・100・160kHz | 200kHz | 430kHz | 950kHz | 1.6MHz |
| 槽タイプ | 30201VS | 30301VS | 30600S | 30700S | 30800S | 30900S |
| 振動板タイプ | 20202VS | 20302VS | 30601S | 30701S | 30801S | 30901S |
記載のない周波数も製作可能です。お問い合わせください。
| 外槽 ユニット仕様 |
PVC | PVC バルブ付 |
PVC O/F |
| 型式 | 3266412 | 3266413 | 3266414 |
| 外観 |  |
 |
 |
| 槽内寸法(mm) | □100x150(H) | □100x150(H) | □100x150(H) |

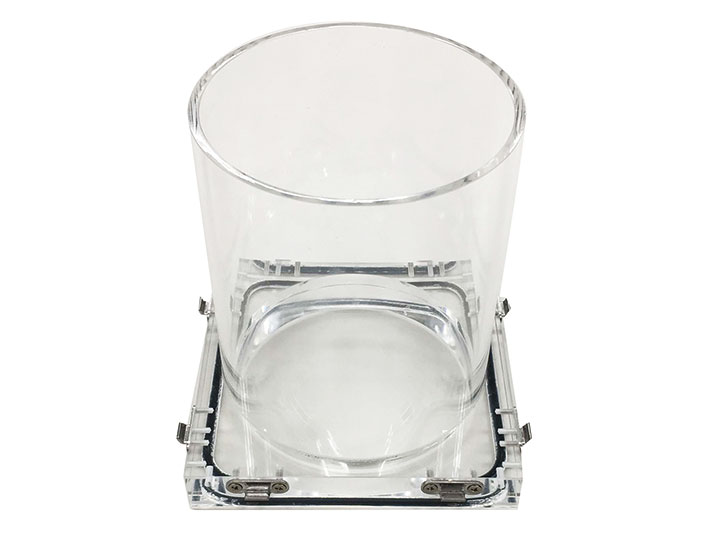

| アクリル 円筒形 |

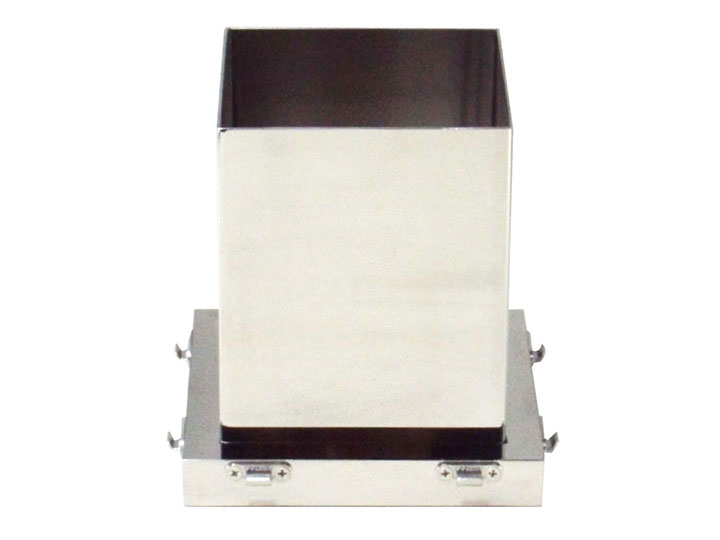

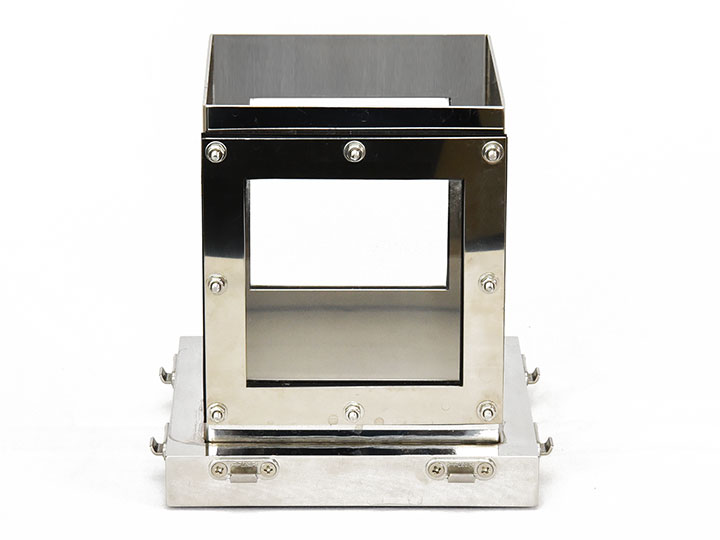

SUS | SUS ガラス窓付 |
| 4267708 | 3266415 | 3303103 |
 |
 |
 |
| φ120x150(H) | □107x150(H) | □100x150(H) |
上記以外にも、ご希望に合わせた形状・材質で製作が可能です。お問い合わせください。
研究開発ご担当者様へ 貸出し機について
研究開発用途に貸出し機を準備しております。初回のお貸出しは無料にて承ります。
お気軽にご相談ください。期間は１～２週間とさせていただきます。
※混雑状況によってはご希望に添えない場合もございます。予めご了承下さい。
オーダーメイド振動子 用途に合わせ、１個からオリジナルの振動子を製作します。
製作事例の一部をご紹介します。洗浄、計測など分野を問わず設計・製作が可能です。

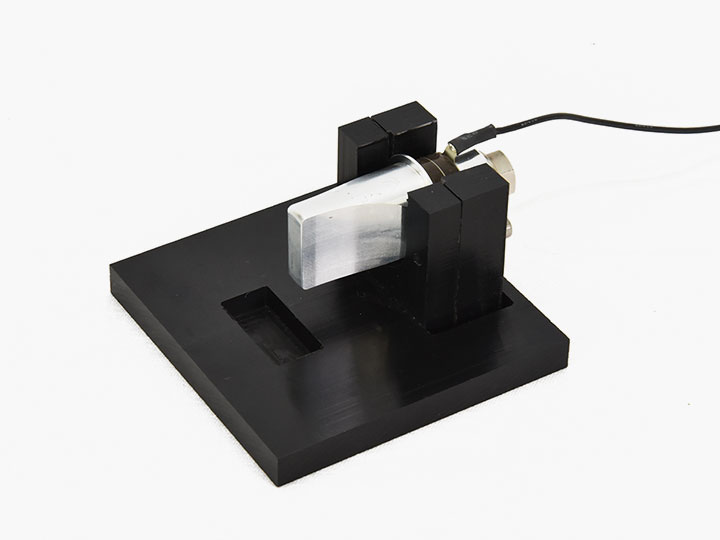

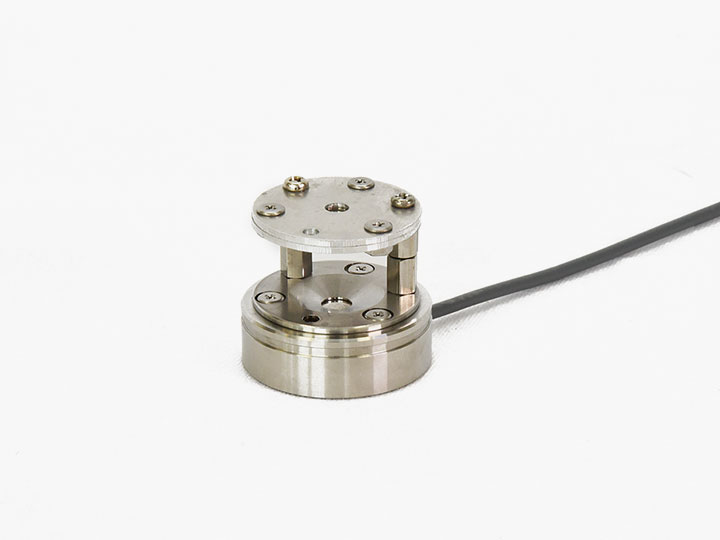

| 密着型振動子＜低周波＞ |
 |
| 周波数 |
35kHz, 40kHz BLT |
| 出力 | 最大50W |
| 寸法(mm) | BLT形状により変わります |
| 特徴 | 対象物に密着させて使用 繰り返しの使用が可能 |

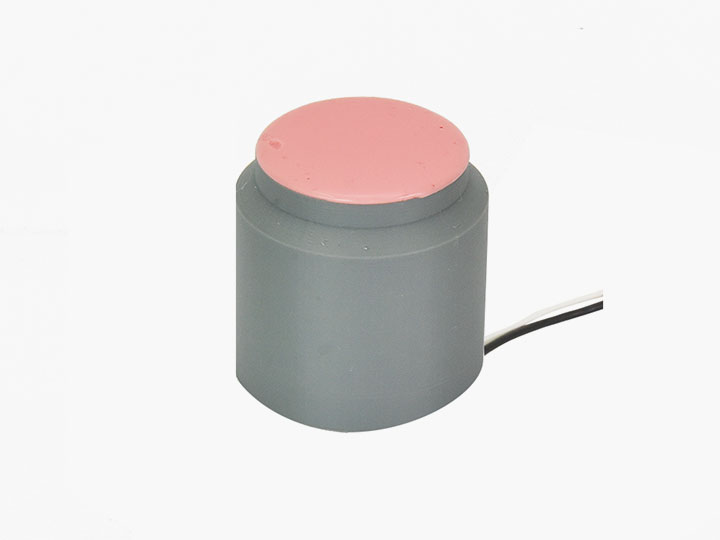

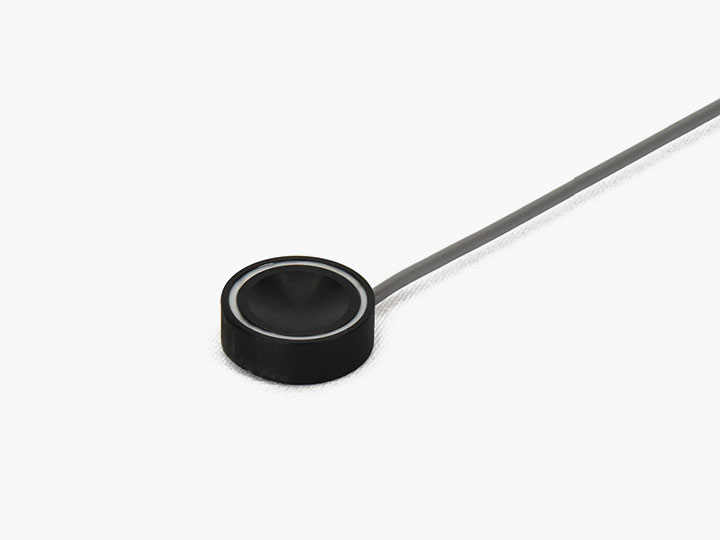

| 密着型振動子＜高周波＞ |
 |
| 周波数 |
1.6MHz, 2.4MHz |

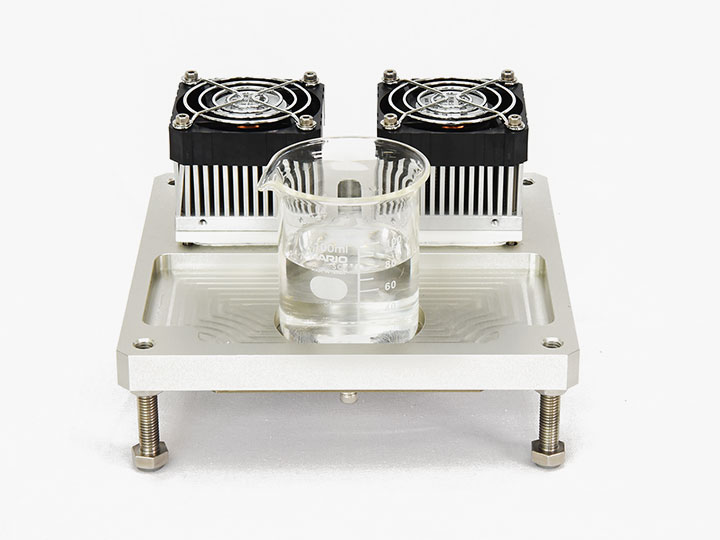

| 出力 | 形状によります |
| 寸法(mm) | ご希望のサイズで製作 |
| 特徴 | 対象物に密着させて使用 繰り返しの使用が可能 |
| 間接照射型振動子 |
 |
| 周波数 |
200, 450kHz 1.0, 1.8MHz |
| 出力 | 最大100W |
| 寸法(mm) | 周波数によって変わります |
| 特徴 | 任意の水槽に投入して使用 台と併用でビーカーの搭載可 |
| ※写真、寸法等は200kHzです |
| ペンダント型振動子 |
 |
| 周波数 |
40kHz ～ 700kHz |
| 出力 | 最大50W |
| 寸法(mm) | φ55 |
| 用途(使用例) | 間接照射型の小型版です |
| ※写真、寸法等は40kHzです |
| 霧化用振動子 |
 |
| 周波数 |
1.6MHz, 2.4MHz |
| 出力 | 最大40W |
| 寸法(mm) | φ40 x 18(H) |
| 特徴 | 40Wによる大容量霧化を実現 高温への耐久性を強化 |
| ※写真、寸法等は2.4MHzです |
| マイクロプレート用振動子 |
 |
| 周波数 |
29.5kHz |
| 出力 | 75W |
| 寸法(mm) | 110(W) x 75(D) x 110(H) |
| 用途(使用例) | 96chマイクロプレートの撹拌 |
| 棒状振動子 |
 |
| 周波数 |
30kHz 50kHz |
| 出力 | 30W |
| 寸法(mm) | 4(W) x 4(D) x 60(H)(振動子部) |
| 用途(使用例) | 3-1振動でマイクロプレートの任意のセルを撹拌 |
| ※写真、寸法等は30kHzです |
| スティック型振動子 |
 |
| 周波数 |
1.6MHz 2.4MHz |
| 出力 | 10W |
| 寸法(mm) | φ20 x 170(H)(持ち手含む) |
| 用途(使用例) | 容器内に投入して撹拌 |
| ※写真、寸法等は2.4MHzです |
| 組込み用振動子 |
 |
| 周波数 |
40kHz ～ 2MHz |
| 出力 | 周波数や形状で異なります |
| 寸法(mm) | ご相談ください |
| 用途(使用例) | 特定部位への超音波照射 |
オーダーメイド発振器 研究・開発用途に最適な超音波発振器を１台から製作。
超音波のカイジョーならではの技術力
『最適な周波数・出力を特定する』、『発振方法による効果の違い』など、研究・開発の内容によって発振器の機能ニーズも様々です。カイジョーでは最先端の発振・振幅制御技術を活かし、ニーズに合わせたオリジナル発振器を１台から製作します。
使用目的・用途に合わせた２つのプラットホームをご用意
研究・開発のご計画や必要とされる機能やご予算など、お客様のニーズに柔軟に対応出来るよう、２つの発振器プラットフォームをご用意しています。
- 様々な周波数に対応可能なマルチ発振器
- 特徴
マッチングボックスの採用により、１台で幅広い周波数への対応を可能にしました。そしてカイジョーならではの正確で安定した超音波出力と、コンパクト形状ならではの高い利便性をお約束します。
※低周波用と高周波用があります。
 |
| 初回のご購入は発振器とマッチングボックスaとなります。 ● 同じ発振器で異なる周波数をご使用の場合(※1) ● 同一周波数で異なる振動子をご使用の場合(※2) ２回目以降の発振器のご購入は必要ありません。 ※1 発振器の周波数範囲内となります ※2 同じく出力範囲内となります |
| ・ 種類が異なる複数の振動子を使用する ・ 同じ振動子を用いて周波数による違いを評価したい ・ 類似の研究を次年度も継続する |
| これらのご予定がある場合は、是非ご検討ください。 |
| 発振器仕様 | QUAVAmini 低周波 | QUAVAmini 高周波 |
| 型式 | 30110型(QR-001) | 30110型(QR-003) |
| 周波数 | 25kHz ～ 160kHz | 200kHz ～ 3MHz |
| 出力(調整単位) | 1 - 50W(0.1W) | 1 - 100W(0.1W) |
| 電源 | AC100V - 240V | 同左 |
| 外形寸法(mm) | 218(W) x 258(D) x 138(H) | 同左 |
その他の仕様につきましては、お問い合わせをお願いします。
- 低価格の小型発振器ＤＴ・ＤＪシリーズ
- 特徴
お客様の振動子に合わせて製作する完全カスタマイズの発振器です。発振方式だけでなく、出力調整ボリューム、デジタルインジケータ、外部制御によるリモート発振機能など、ご要望に応じて設計・製作を行います。
また、お客様製品への組込み・量産を考慮した仕様・設計変更も可能です。
| 発振器仕様 | ＤＴ | ＤＪ |
| 発振方式 | 他励発振(※1) | 自励発振(※1) |
| 周波数 | 20kHz ～ 100kHz |
900kHz ～ 3MHz |
| 出力 | 50W(最大) | 50W(最大) |
| 電源 | AC100V-240V (ACアダプタ) | 同左 |
| 外形寸法(mm) | 130(W) x 90(D) x 80(H) | 115(W) x 130(D) x 90(H) |
気泡・異物検知センサーユニット
◇ 最小0.3μlの単独気泡・異物検知が可能です。(*1,*2)
◇ 積算法を使用することにより設定時間内での異常検知が可能です。
◇ クランプオン式で取付け簡単、配管の切断が不要です。
◇ 信号処理基板とPCを接続することで簡易モニタリングが可能です。
ご要望に合わせた警報設定など検出ソフトウェアを組込いたします。ご使用中の管による簡易評価、試作試験から量産まで対応いたします。
*1 内径φ3.4～5.0mmの樹脂管を使用
*2 上記管において最大480ml/min
自動音圧測定装置
◇ 工業、医療など用途を問わず音圧分布の測定が可能です。
◇ 医療用途ではBNR(*1)、ERA(*2)表示に対応。
◇ プローブなどの製品検査にも使用可能です。
◇ 最小測定ピッチ1mm、対応周波数14kHz～40MHz。
ご使用中製品の評価測定、コンサルティングも承ります。
*1 ビーム不均等率 *2 有効放射面積
