ハイメガパルスクリーナー
超音波洗浄機メーカーだから開発できた 、あえて超音波を使わない洗浄機

ハイメガパルスクリーナー

カイジョーが『ハイメガパルスクリーナー』を開発した理由

私たちカイジョーは、超音波洗浄のパイオニアとして産業洗浄の品質向上に貢献してきました。
ご存知のとおり製造工程には様々な汚れが生まれ、「どこまで落とすか」もケースバイケースです。
洗浄に対するニーズが多様化する中で、超音波洗浄が苦手とする「固着した粒子」「しつこくこびり付いた汚れ」などでお困りのお客様からの相談も寄せられておりました。

しかしながら、そんなお客様を前にして「我々の力及ばず」で済ませるわけにはいきません。以前は高圧洗浄機選択のアドバイスなども行っておりましたが、ひと口に高圧洗浄機といっても一長一短。
どうすればもっと効率良く、しかもコストをかけずに汚れを落とすことができるのか・・・自然と研究が進んでいきました。

超音波のカイジョーから、超音波技術を使わない洗浄機

細かいバージョンアップを何度も繰り返し、ようやく自分たちが納得できる洗浄機が出来上がりました。
それがカイジョーの『ハイメガパルスクリーナー』です。

これまで培ってきた産業洗浄のノウハウのすべてをお客様に還元すべく、超音波を超え、さらに一般的な高圧洗浄を超えた、カイジョーの洗浄機の新発想ソリューションの登場です。ぜひ一度、ご自身の目でその違いをお確かめください。

\洗浄ワークをお送りいただける場合は、初回テストが無料です/

『ハイメガパルスクリーナー』は従来の「高圧洗浄機」とここが違う!

『ハイメガパルスクリーナー』は従来の「高圧洗浄機」とここが違う!

高圧水 × 断続(パルス)噴射 ⇒ リフトオフ効果!

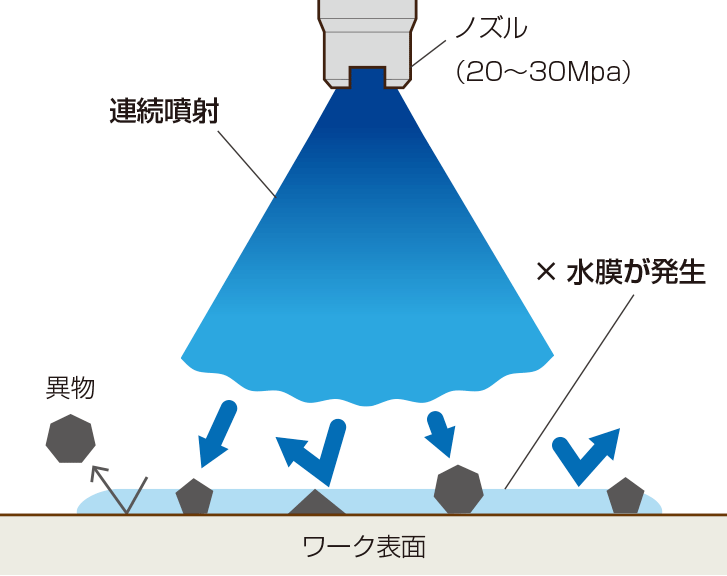

従来の高圧洗浄機は、文字通り「水圧」の威力で汚れを落とす装置です。
ワーク表面に高圧をかけた水を連続噴射することで異物(汚れ)を剥がすメカニズムのため、水圧が高ければ高いほど、対象物へダメージを与えることは否めません。
さらに、一定時間連続的に噴射し続けると、対象物の表面に「水膜」が発生します。そのため、洗浄力は時間経過と共に弱まっていくことになります。

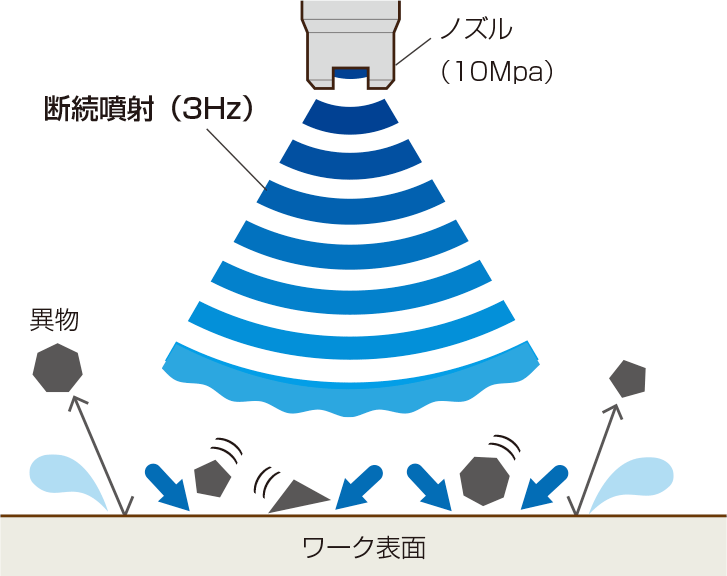

その点、断続(パルス)噴射方式を採用したカイジョーの『ハイメガパルスクリーナー』は、断続的な水の衝撃が物体に振動を生むことに着目!この振動が「ふるい落とし効果」を生み、噴射にON-OFFをつけることで水膜の発生を防ぎ、結果として【高い洗浄力】を発揮します。

これを「リフトオフ効果」と呼びますが、『ハイメガパルスクリーナー』なら、隙間や微小穴に詰まったゴミも確実に洗浄可能! 異物は完全に除去されるため「再付着」もありません。

また、噴射しない時間をつくることで水の総量を抑え、【節水効果】を生むばかりか、薬品や廃液処理のコストも含めた【トータルコストの削減】を実現します。
さらに、対象物へのダメージも最小限に抑えることが可能です。

従来の高圧洗浄機との違い

従来の高圧洗浄機
従来の高圧洗浄機
洗浄力
連続的な噴射によって「水膜」が発生し、洗浄力が低下。
スキマや微小穴のゴミには効果を発揮しません。
水の消費
連続的に水を流しつづけるため、消費量が多い。
ハイメガパルスクリーナー
ハイメガパルスクリーナー
洗浄力
断続的な水の衝撃によって異物をたたき出し、高い洗浄力を発揮。(リフトオフ効果)
スキマや微小穴のゴミも、確実に洗浄します。
水の消費
断続的に水を流すため、節水効果があります。
薬品や廃液処理のコストが大幅に削減できます。

噴射方式とダメージの関係性

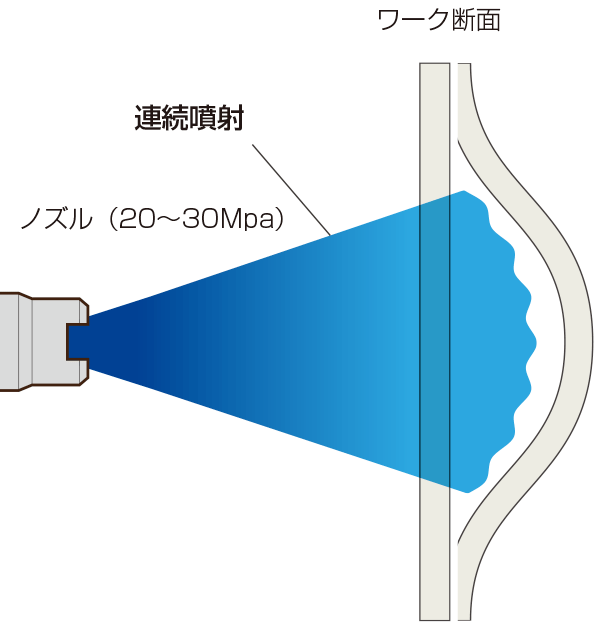

連続噴射方式(従来)
連続噴射方式(従来)
ダメージ
20〜30Mpaの圧力が局所的にかかるため、ワークの破損や、搬送ズレの恐れがあります。

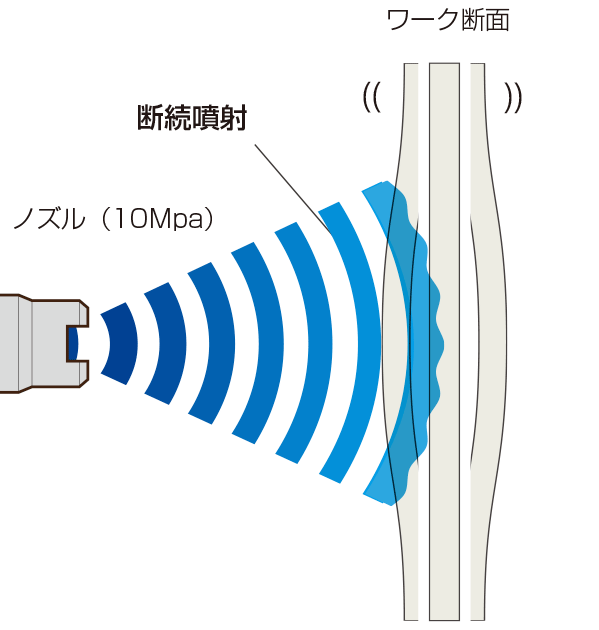

断続噴射方式(ハイメガパルスクリーナー)
断続噴射方式(ハイメガパルスクリーナー)
ダメージ
10Mpaの圧力が断続的にかかるため、ワークにダメージを与えません。

「連続噴射」と「断続噴射」の比較シミュレーション

液体の流れ

連続噴射

断続噴射

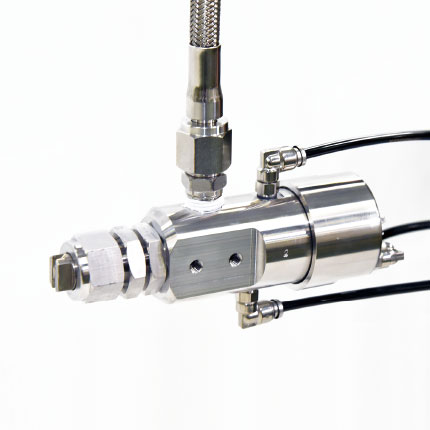

ノズルの断続噴射動作

左側のホースから水が入り、右側のチューブからエアーを取り込みます。
エアー弁で、ON(噴射)とOFF(停止)を切り替えることで、断続噴射しています。

※動画冒頭(0:00〜0:22)は、1/10のスロー再生となっています
\洗浄ワークをお送りいただける場合は、初回テストが無料です/

『ハイメガパルスクリーナー』導入の3つのメリット

1.既存の設備に追加可能

既存の製造ラインに追加してお使いいただけます。
既存設備の高圧(及び低圧)ポンプに「コントロールユニット」をつけることで、超音波洗浄機では落とせなかった汚れに的確にアプローチできます。

2.トータルコスト削減

断続噴射による節水効果に加え、薬品や廃液処理のコストも含めたトータルコストを削減できます。

3.付加価値はカイジョーの持つ洗浄ソリューション

『ハイメガパルスクリーナー』は水圧やノズルの形状、及び断続運転の間隔を変えることで、洗浄性やダメージをコントロールできます。
導入時にはカイジョーの持つ洗浄ソリューションを持って、お客様のニーズに全力でお応えいたします。

『ハイメガパルスクリーナー』の洗浄用途事例

危険薬品の無人洗浄
危険薬品の無人洗浄

6軸ロボットと組み合わせて、無人洗浄が実現

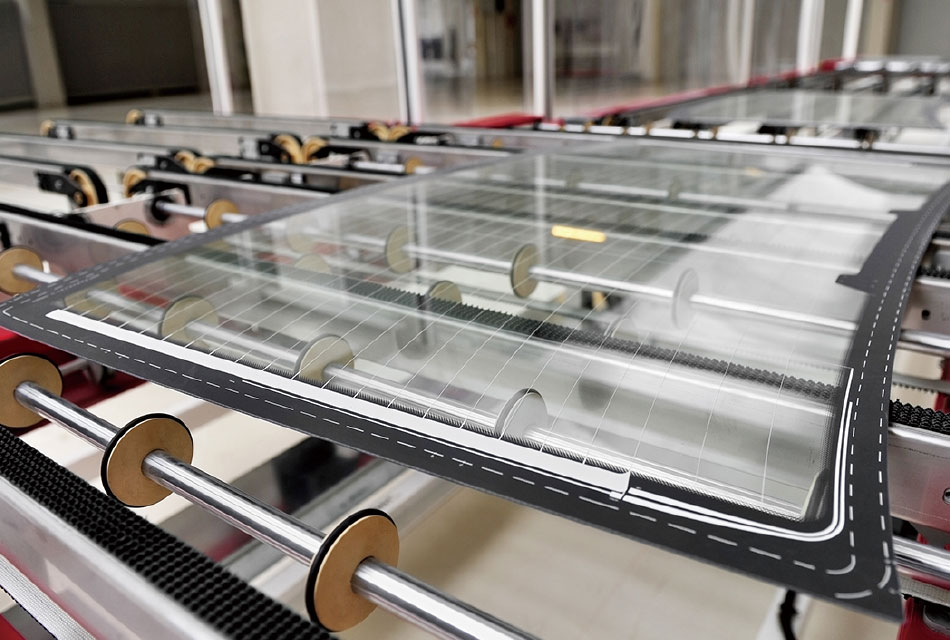

搬送ガラス・フィルムの洗浄
搬送ガラス・フィルム洗浄

ガラス・フィルムに付着した油汚れや皮脂を除去し、品質が向上

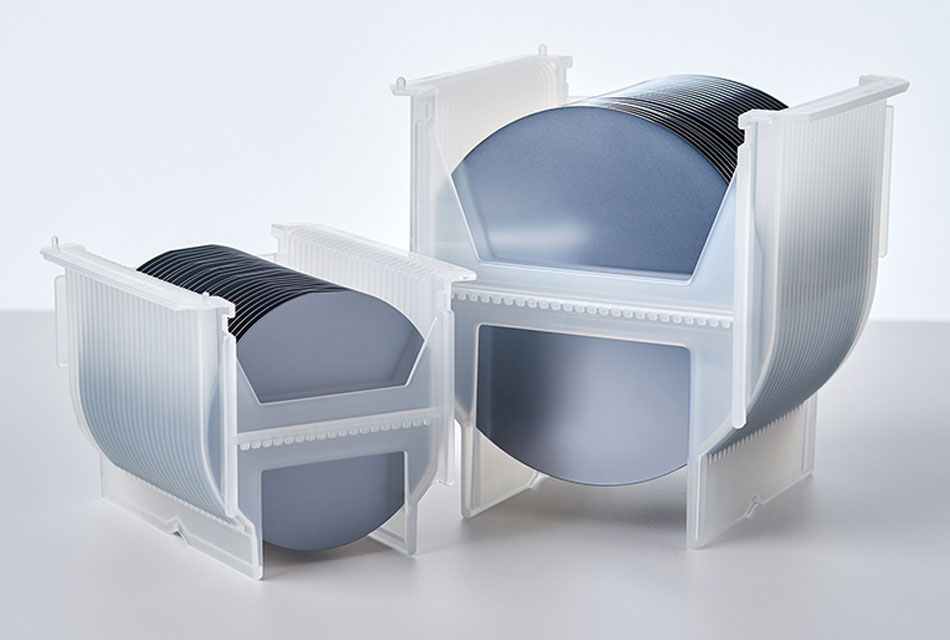

工業用トレイの洗浄
工業用トレイの洗浄

半導体ウェハーカセットの洗浄で、異物混入による不良品を防止

基板エッチング後の洗浄
基板エッチング後の洗浄

半導体プリント基板のバリや異物混入を防止

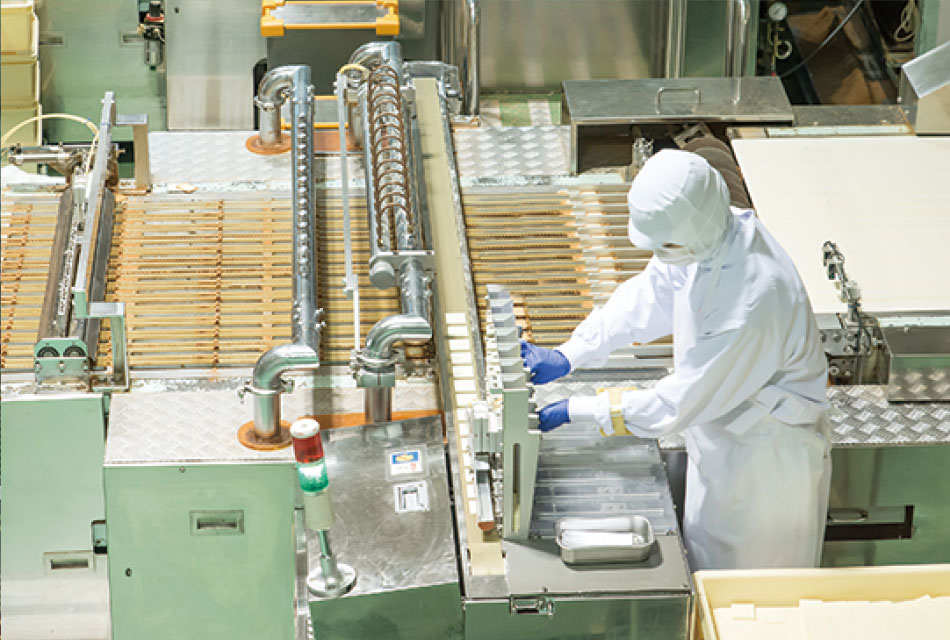

食品ラインの洗浄
食品ラインの洗浄

コンベアの定期洗浄に活用し、衛生面の強化が実現

青果物の洗浄
青果物の洗浄

果物を傷めずに腐敗菌を除去、鮮度を保ち、長距離輸送に最適

半導体工程での洗浄ご提案

提案.1
半導体工程での洗浄ご提案.1

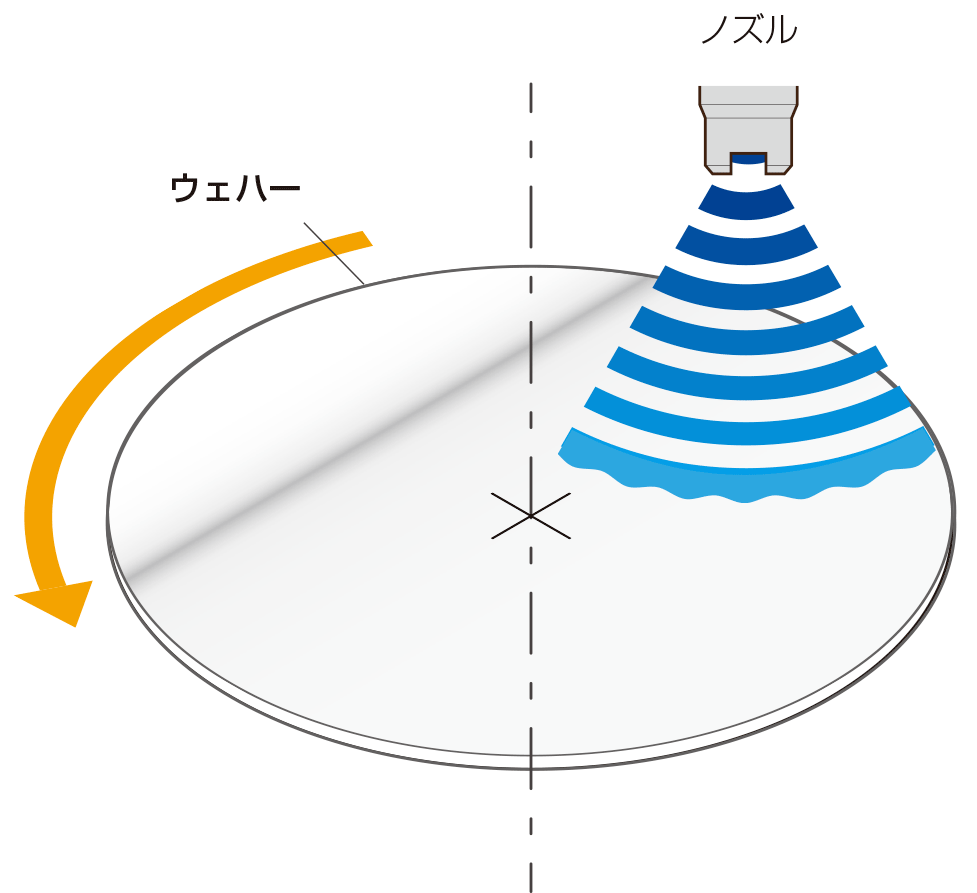

ラップ・ポリッシュ研磨機上での洗浄

研磨工程で使われる加工油および、スクラッチの原因になるダイヤモンドスラリーの除去に最適です。
水洗浄より脱脂効果あり、パーティクル除去性に優れています。

提案.2
半導体工程での洗浄ご提案.2

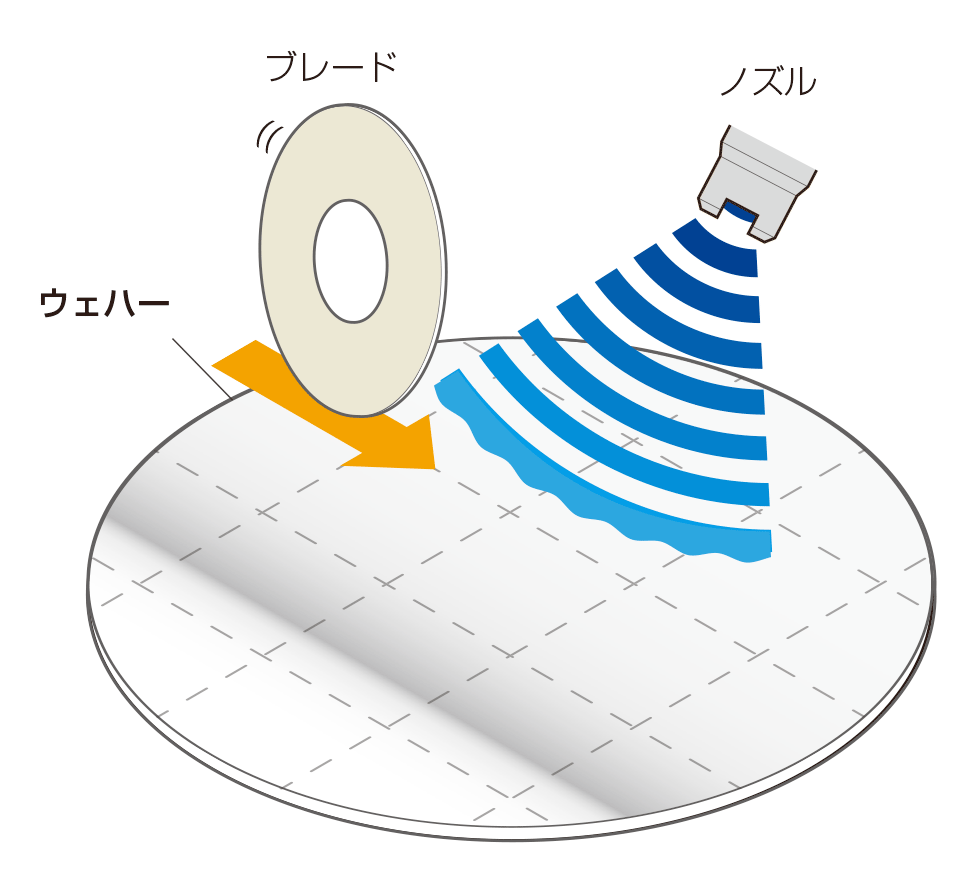

バックグラインド・ダイシング時の洗浄

PCB基板のバリ取り・ダンシング工程やホーニング工程に最適です。
パルス洗浄によるブレードの振動で、切断性向上も見込まれます。

\洗浄ワークをお送りいただける場合は、初回テストが無料です/

『ハイメガパルスクリーナー』の製品ランナップ

大型ハイメガパルスクリーナー

〈大型ハイメガパルスクリーナー〉

  • こびりついた頑固な汚れに最適(高圧タイプ)
  • 複数のノズルが使用可能(1台につき3本まで)
  • タンク搭載のため、現場での薬品調合が可能
中型ハイメガパルスクリーナー

〈中型ハイメガパルスクリーナー〉

  • 10μm以上の汚れに最適(低圧タイプ)
  • 大型にくらべ省スペース
  • ノズル使用は1本のみ
小型ハイメガパルスクリーナー

〈小型ハイメガパルスクリーナー〉

  • 10μm以上の汚れに最適(低圧タイプ)
  • 既存の製造ラインへの組み込みに最適(ポンプはご用意ください)
  • 複数のノズルが使用可能(1台につき5本まで)

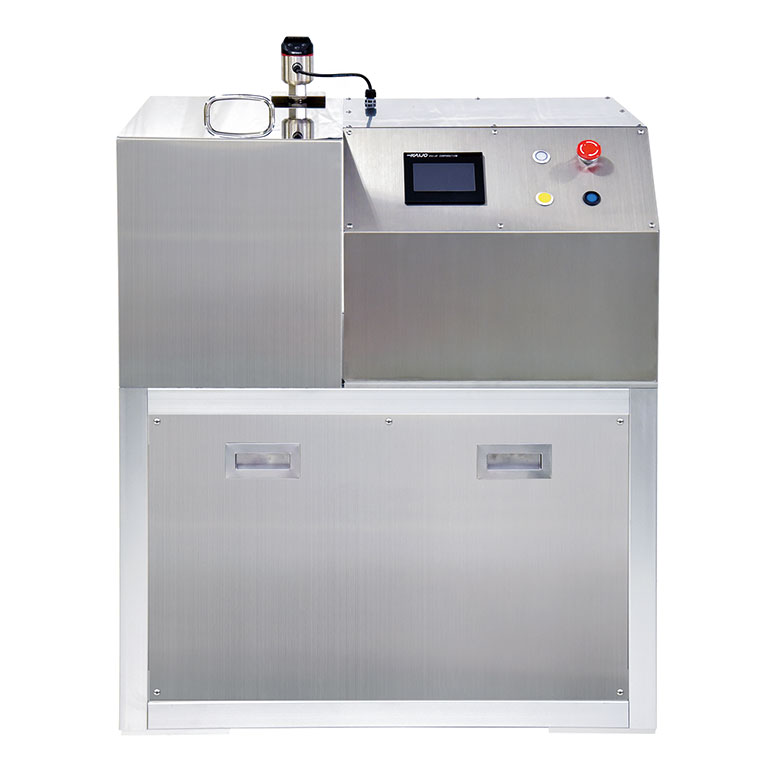

大型ハイメガパルスクリーナー

大型ハイメガパルスクリーナー
超音波洗浄が苦手とするこびりついた汚れや、治具に着いた頑固な汚れに最適な、高圧タイプの大型ハイメガパルスクリーナーです。
超音波洗浄が苦手とするこびりついた汚れや、治具に着いた頑固な汚れに最適な、高圧タイプの大型ハイメガパルスクリーナーです。

本体に62Lタンクを搭載しており、水と薬液の混合も可能です。

大型ハイメガパルスクリーナーの仕様
水圧
最大 10MPa
水量
最大 9L/min(3ノズル使用時 1ノズル当たり約3L/min)
接液部
ステンレス部材
使用液
水・酸系水(要相談
洗浄ノズル
1式(標準)最大3式まで対応可能
噴射チップ
65度 フラット型(標準)その他チップ別途
噴射モード
パルス噴射(最大3Hz)/連続噴射
電源
AC200V 3相 30A
圧縮空気
0.5MPa以上
液供給
70Lタンク装備
フィルタ
1次フィルタ:10μm
2次フィルタ:5μm
外観寸法
W540 × L1153 × H1077(mm)
拡張性
  • ノズルを並べることで広いエリアの洗浄が可能
ノズル連結による多頭洗浄や、お客様の装置への組込みなど、ご要望に応じてカスタマイズも可能です。
詳しくはお問い合わせください。
使用できる薬液
  • 酸、アルカリに関してはご相談ください

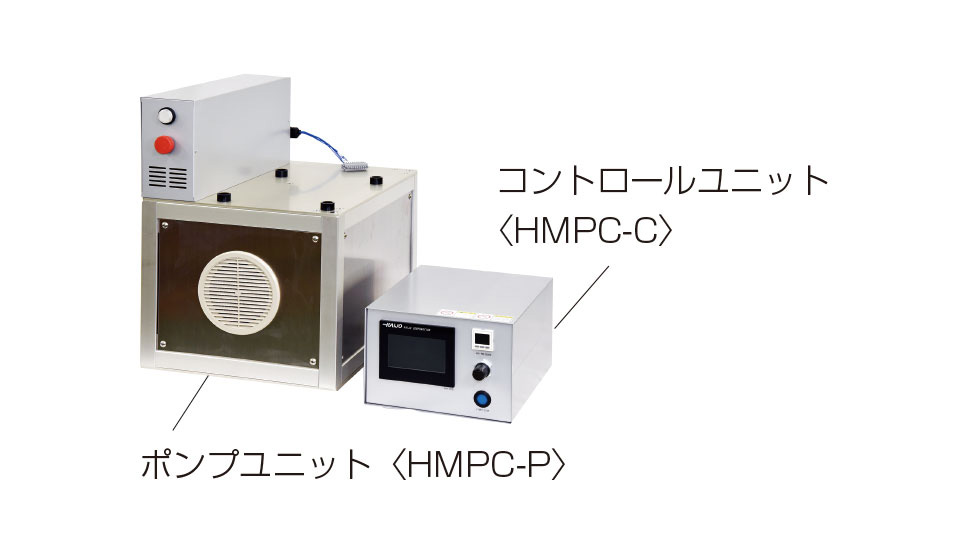

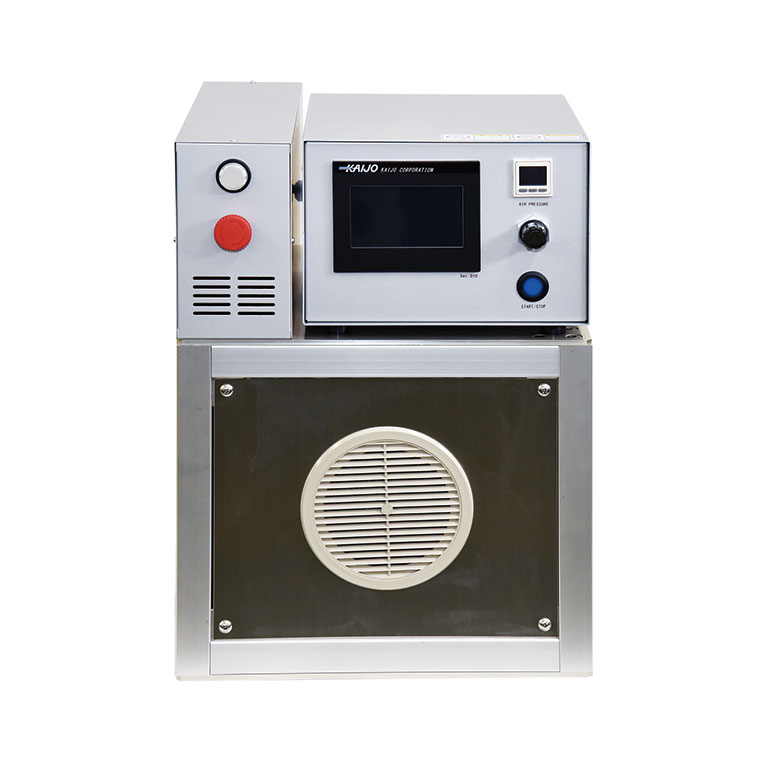

中型ハイメガパルスクリーナー

中型ハイメガパルスクリーナー
10μm以上の汚れや、スポットシャワーで落ちない汚れに最適な、低圧タイプの中型ハイメガパルスクリーナーです。

大型とくらべ省スペースで、スペースが限られた狭い箇所にも設置ができます。
(ノズル使用は1本のみ)

中型ハイメガパルスクリーナーの仕様
水圧
最大 0.9MPa
水量
最大 3L/min
使用液
水・酸系水(要相談)
洗浄ノズル
1ガンまで
圧力調整方法
圧力センサにてフィードバック制御
ポンプ仕様
渦流ポンプ
電源
AC200V 1φ 20A
圧縮空気
0.5MPa以上
タンク容量
無し
外観寸法
W350 × D550 × H1050(mm)

小型ハイメガパルスクリーナー

小型ハイメガパルスクリーナー

10μm以上の汚れや、スポットシャワーで落ちない汚れに最適な、低圧タイプの小型パルスクリーナーです。

既存設備のポンプを使うことで、生産ラインへの組み込みが可能です。

高圧対応ノズルを使うことで、高圧噴射に対応することもできます。

小型ハイメガパルスクリーナーの仕様
水圧
0.9MPa以下
水量
1.5〜1.6L/min(弊社標準品、先端チップにて規定)
使用液
客先仕様
洗浄ノズル
5ガンまで
電源
AC100-240V
圧縮空気
0.5MPa以上
タンク容量
無し
外観寸法
W250 × D3000 × H170(mm)
